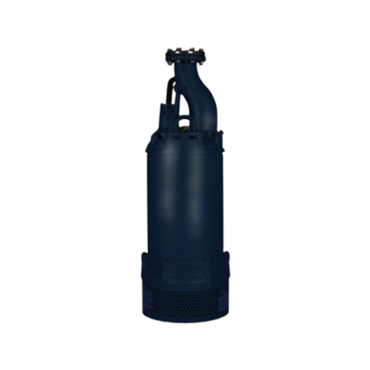

SMDH
고양정 펌프
제품의 용도
· 탄광 등지의 광산 지하수 배수용
· 원거리 이송이 필요한 원수 이송
· 분수펌프 활용
· 골프장,저수지 등 가압, 급배수 현장용
· 댐공사, 항만공사용
· 냉각수 및 순환수 취수용
구조 및 특징
· 전수로 방식으로 냉각효과 우수
· 고효율 전동기 채용, 고성능 실현
· Non pressure 설계로 mechanical seal 방수 능력 배가
· Enclosed impeller 채택으로 고양정, 고효율 보장
· 이단 임펠러 채택으로 초고양정 실현
· 고효율 전동기 채용, 고성능 실현
· Non pressure 설계로 mechanical seal 방수 능력 배가
· Enclosed impeller 채택으로 고양정, 고효율 보장
· 이단 임펠러 채택으로 초고양정 실현
모터 사양
· 건식 수중유도전동기(IP68)
· F종 절연(B종 온도 상승), H종 (옵션)
· 출력범위: 11~110kW
· Service Factor : 1.10
· 권선온도감지, 씰 누수감지센서 기본 부착
· F종 절연(B종 온도 상승), H종 (옵션)
· 출력범위: 11~110kW
· Service Factor : 1.10
· 권선온도감지, 씰 누수감지센서 기본 부착
표준 사양
| 구경 (mm) |
형식 Model |
출력 Output(kw) |
전양정 (m) |
토출량 (m³/min) |
회전수 RPM |
중량 Kg |
외형치수 | ||
|---|---|---|---|---|---|---|---|---|---|
| A | E | L | |||||||
| 50 | 50SDH5.5 T | 5.5 | 40 | 0.3 | 3450 | 150 | 290 | 670 | 180 |
| 80 | 80SDH7.5 T | 7.5 | 50 | 0.35 | 210 | 335 | 970 | 250 | |
| 80SDH11 T | 11 | 60 | 0.4 | 235 | 335 | 970 | 250 | ||
| 80SDH15 T | 15 | 80 | 0.5 | 250 | 335 | 970 | 250 | ||
| 100 | 100SDH22 T | 22 | 80 | 0.8 | 530 | 470 | 1215 | 330 | |
| 100SDH30 T | 30 | 100 | 0.8 | 530 | 470 | 1215 | 330 | ||
| 100SDH37 T | 37 | 100 | 1.1 | 800 | 520 | 1600 | 400 | ||
| 150 | 150SDH45 T | 45 | 100 | 1.3 | 830 | 520 | 1600 | 400 | |
| 150SDH55 T | 55 | 100 | 1.55 | 850 | 520 | 1600 | 400 | ||
| 150SDH75 T | 75 | 120 | 1.8 | 880 | 520 | 1600 | 400 | ||
| 150SDH90 T | 90 | 120 | 2.0 | 1500 | 706 | 2170 | 600 | ||
| 150SDH110 T | 110 | 140 | 2.25 | 1590 | 706 | 2170 | 600 | ||
